Vollständige Qualitätssicherung für mechanische Komponenten und Automatisierungsmodule
Wir haben ein Qualitätssicherungssystem aufgebaut, das Zeichnungen, Toleranzen, Werkstoffe und reale Einsatzbedingungen gemeinsam berücksichtigt und die Wareneingangsprüfung, Erstmusterfreigabe, Prozesskontrolle und Endfreigabe abdeckt.
Vollständige Einführung zur Qualitätsstrategie anzeigen
Diese Logik eignet sich für Halterungen, Gehäuse, Flansche, Wellen, Verbindungsteile und montagekritische Komponenten und hilft Ihnen, Maßgenauigkeit, Serienkonstanz und Liefersicherheit besser kontrollierbar zu machen.
Ganz gleich, ob es sich um ein einmaliges Engineering-Muster oder um eine langfristige Serienlieferung handelt: Wenn Sie bereits in der RFQ-Phase Zeichnungen und zentrale Qualitätsanforderungen bereitstellen, können wir innerhalb von 24 Stunden einen umsetzbaren Prüfrahmen und eine passende Qualitätsstrategie vorschlagen.
Wenn Ihr Projekt Maßprüfberichte, vollständige Messprotokolle, Erstbemusterung (FAIR) oder kundenspezifische Qualitätsformulare verlangt, nennen Sie bitte die gewünschte Prüftiefe und das Dateiformat bereits in der Angebotsphase.
Wir planen dann Prüfverfahren und Stichprobenumfang passend zu Genauigkeitsniveau, Losgröße und Branchenanforderungen, damit jede Charge vor dem Versand nach dem vereinbarten Standard geprüft und dokumentiert werden kann.
Geeignete RFQ-Dateiformate: STEP / STP / IGS / X_T / PDF / DWG / DXF / JPG / PNG.
1. Wie wir ein qualifiziertes mechanisches Bauteil definieren
Für Projekte mit mechanischen Komponenten bedeutet ein qualifiziertes Teil für uns nicht nur, dass einzelne Maße innerhalb der Toleranz liegen, sondern dass die Funktion im realen Einsatz langfristig stabil erfüllt wird und die Qualitätsdaten rückverfolgbar dokumentiert sind.
Vollständige Definition und Anwendungskontext anzeigen
Bei Halterungen, Gehäusen, Flanschen, Wellen, Führungsteilen und Montagekomponenten bedeutet eine bestandene Einzelprüfung noch nicht automatisch eine stabile Serienfähigkeit. Ebenso ist damit nicht garantiert, dass das Teil bei Montage, Vibration, Temperaturschwankung oder Langzeitlast dauerhaft funktionssicher bleibt.
Deshalb beginnt Qualitätssicherung bei uns mit Zeichnungsprüfung, Werkstoffbestätigung und Prozessplanung und reicht bis zur Prozesskontrolle und chargenbezogenen Datenauswertung.
Diese Definition ist besonders wichtig für Strukturteile von Automatisierungslinien, Lehren und Vorrichtungen, präzise Antriebskomponenten, medizinisch relevante nicht implantierbare Teile und industrielle Module mit langen Laufzeiten.
Wenn Sie für bestimmte Merkmale eine funktionale Eignung gesondert bewerten möchten, markieren Sie bitte kritische Maße, Bezugsflächen und CTQ/CTF-Merkmale direkt in der Zeichnung oder im RFQ und beschreiben Sie die Einsatzumgebung.
2. Qualitätsmanagementsystem und dokumentierte Basis
Unser Qualitätsmanagement ist nach den Anforderungen von ISO 9001 aufgebaut und verbindet dokumentierte Prozesse, Datennachverfolgung und kontinuierliche Verbesserung, damit jede Charge unter kontrollierten Bedingungen gefertigt und ausgeliefert wird.
Vollständige Informationen zu System, Dokumentation und Auditfähigkeit anzeigen
In der täglichen Praxis haben wir für Zeichnungsprüfung, Wareneingangsprüfung, Prozesskontrolle, Endprüfung und den Umgang mit Abweichungen vollständige Abläufe und Formblätter eingerichtet.
Alle kritischen Prüfpunkte sind dokumentations- und rückverfolgungspflichtig. Das ist besonders hilfreich für langfristige Projekte, wiederkehrende Bestellungen und Kundenaudits.
Für Automatisierungs-OEMs, Integratoren, Hersteller präziser Module und audit-sensible internationale Projekte ist diese Systematik besonders relevant, weil dort nicht nur Teile, sondern auch belastbare Prozessnachweise erwartet werden.
Wenn Ihr Projekt eine Drittprüfung, ein Kundenaudit, eine projektbezogene Qualitätsvereinbarung, PPAP oder kundenspezifische Dokumentation erfordert, können wir frühzeitig Prozessübersichten und Musterunterlagen bereitstellen.
3. Zeichnungsprüfung und DFM-orientierte Herstellbarkeitsbewertung
Vor der Freigabe von Angebot und Fertigung prüfen wir jede Zeichnung auf Herstellbarkeit, Toleranzrealismus, Messbarkeit, Werkstoffpassung und potenzielle Fertigungsrisiken, statt nur formal nach Zeichnung zu kalkulieren.
Vollständige DFM- und Zeichnungsprüfungslogik anzeigen
Ziel dieser Prüfung ist es, unnötig enge Toleranzen, schwer messbare versteckte Anforderungen oder materialbedingt ungeeignete Designs früh zu erkennen, bevor daraus Nacharbeit, Konstruktionsänderungen oder Terminverschiebungen entstehen.
Bei langen Wellen bewerten wir zum Beispiel Geradheit, Koaxialität und den sinnvollen Bearbeitungsweg. Bei dünnwandigen Gehäusen prüfen wir Wandstärke, Toleranzlage und Spannkonzept. Bei mehrteiligen Montagekomponenten bestätigen wir Bezugsflächen und Passungstoleranzen bereits vor Produktionsstart.
Wenn Sie das Herstellrisiko vor der Bestellung weiter reduzieren möchten, senden Sie bitte zusätzlich Montageskizzen, Hinweise zu kritischen Passungen oder funktionale Anforderungen mit. Auf dieser Basis können wir eine kurze DFM-Empfehlung vorbereiten.
Ergänzende Seiten: Bearbeitungskompetenz, 3-Achs-CNC-Teilefertigung und 5-Achs-CNC-Teilefertigung.

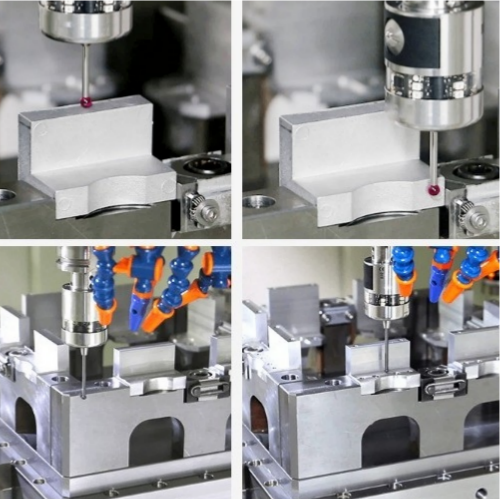

4. Werkstoffkontrolle, Wareneingang und chargenbezogene Rückverfolgbarkeit
Alle eingesetzten Metalle und technischen Kunststoffe werden über Wareneingangsprüfung und Chargenaufzeichnung kontrolliert, und für kritische Projekte können Werkstoffnachweise wie Materialzeugnisse sowie RoHS- oder REACH-Erklärungen bereitgestellt werden.
Vollständige Regeln zu Materialprüfung und Nachweisen anzeigen
Chemische Zusammensetzung, Festigkeitsklasse, Wärmebehandlungszustand und Chargenunterschiede von Platten- oder Stangenmaterial wirken sich direkt auf Maßstabilität, Oberflächenqualität und Lebensdauer aus.
Deshalb gleichen wir bei projektspezifischen Werkstoffen wie 6061-T6, 7075-T651, 304, 316L, 17-4PH oder definierten technischen Kunststoffen Materialkennzeichnung und Zertifikate chargenbezogen ab. Bei hochkritischen Anwendungen kann zusätzlich eine Drittprüfung koordiniert werden.
Wenn Sie spezielle Anforderungen an Rückverfolgbarkeit oder Umweltkonformität haben, nennen Sie bitte die gewünschten Unterlagen wie MTC, RoHS-/REACH-Erklärung oder mechanische Prüfberichte bereits im RFQ.
Weitere Informationen zu Werkstoffen und Oberflächen finden Sie auf Bearbeitungsmaterialien und Oberflächenbehandlung und optische Standards.

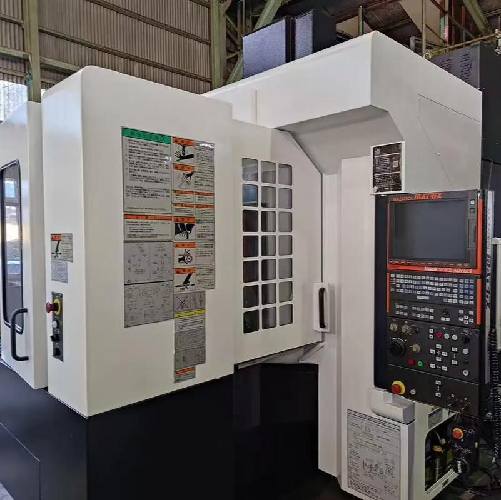

5. FAI, Prozessprüfung und statistische Kontrolle während der Fertigung
Bei neuen Projekten und kritischen Teilen setzen wir vor der Serienfreigabe eine Erstmusterprüfung (FAI) ein und ergänzen diese in der laufenden Fertigung durch Inprozesskontrollen, Zwischenmessungen und bei Bedarf statistische Prozessüberwachung.
Vollständige Regeln zu FAI und Prozesskontrolle anzeigen
Die Erstmusterprüfung hilft dabei, Abweichungen in Spannkonzept, Werkzeugweg, Vorrichtung oder Messmethode früh zu erkennen, bevor sich ein Fehler über eine ganze Charge wiederholt.
Das ist besonders wichtig bei hochpräzisen Passungsteilen, komplexen 5-Achs-Komponenten, Mehrprozessbauteilen und Teilen mit nachgelagerter Wärme- oder Oberflächenbehandlung.
In der Serienfertigung überwachen wir kritische Merkmale nicht erst in der Endprüfung. Für Wellen und Passbohrungen kontrollieren wir zum Beispiel regelmäßig Durchmesser, Rundheit und Lage. Für planheitskritische Teile prüfen wir nach definierten Prozessschritten. Bei länger laufenden Serien können zusätzlich SPC-Daten zur Trendanalyse eingesetzt werden.
Wenn bestimmte Merkmale eine gesonderte Prozessüberwachung benötigen, kennzeichnen Sie diese bitte im RFQ oder auf der Zeichnung als kritische Maße oder prozessrelevante Merkmale.
6. Endprüfung, Versandfreigabe und Qualitätsunterlagen je Charge
Nach Abschluss aller Fertigungsschritte wird jede Charge in der Endprüfung auf Maße, Oberfläche, Beschichtung und Kennzeichnung geprüft, bevor Verpackung und Versand freigegeben werden.
Vollständige Regeln zu Endprüfung und Versandfreigabe anzeigen
Die Endprüfung ersetzt nicht die vorgelagerte Prozesskontrolle, sondern bildet die letzte Sicherheitsstufe, damit keine sichtbaren Mängel, nicht geprüften Merkmale oder abweichenden Lieferbedingungen zum Kunden gelangen.
Für hochpräzise Teile setzen wir unter anderem CMM, Höhenmessgeräte und Innen- bzw. Außendurchmesser-Messmittel ein. Bei oberflächenkritischen Teilen prüfen wir Farbgleichheit, Beschichtungsabdeckung und sichtbare Defekte.
Falls gewünscht, können wir pro Charge Maßberichte, Materialunterlagen, Beschichtungsnachweise oder Fotodokumentation mitführen, sofern dies bereits in Angebot und Bestellung vereinbart wurde.
Mehr zu unserer Qualitätskontrolle und Prüffähigkeiten sowie zu Qualitätsdokumenten und Prüfberichten finden Sie auf den verlinkten Seiten.
7. Rückverfolgbarkeit, Abweichungsmanagement und Qualitätsstrategie je Auftragstyp
Jede Charge ist mit eindeutigen Produktions- und Prüfdaten verknüpft, damit wir Materialcharge, Maschine, Spannmittel und Bedienhistorie nachvollziehen und bei Abweichungen Ursachenanalyse sowie CAPA-Maßnahmen gezielt umsetzen können.
Vollständige Informationen zu Rückverfolgbarkeit und Auftragsstrategie anzeigen
Diese Rückverfolgbarkeit hilft dabei, Probleme schnell an der Wurzel zu identifizieren und vergleichbare Risiken in Folgechargen oder anderen Projekten zu vermeiden.
Wenn bei einer Baugruppe vor Ort Interferenz, zu enge Passung oder ein Funktionsproblem auftritt, können wir anhand der Chargennummer die zugehörigen Prüfwerte, Maschinenzustände und Fertigungsaufzeichnungen gezielt rückverfolgen.
Gleichzeitig unterscheiden wir unsere Qualitätsstrategie nach Auftragstyp: Prototypen dienen stärker der Herstellbarkeits- und Funktionsvalidierung, Kleinserien der Parameterstabilisierung und Datensammlung, Serienaufträge der konstanten Wiederholbarkeit bei wirtschaftlichem Prüfaufwand.
Wenn Ihr Projekt eine definierte Rückverfolgbarkeit nach Charge, Karton oder Einzelteilnummer verlangt oder mehrere Projektphasen von Muster bis Serie umfasst, berücksichtigen wir dies bereits in Prüfplan und Kennzeichnungskonzept.
8. Qualitätsabstimmung im RFQ und frühzeitige Risikosteuerung
Der schnellste Weg zu einem belastbaren Qualitätsplan besteht darin, die Qualitätsanforderungen bereits im RFQ klar zu definieren und nicht erst nach Auftragsfreigabe zu präzisieren.
Vollständige RFQ-Empfehlungen und Qualitätslogik anzeigen
Unvollständige RFQs führen häufig zu mehrfachen Rückfragen, verzögerter Bewertung und unklaren Qualitätserwartungen. Ein sauber vorbereiteter RFQ erlaubt es Engineering und Qualitätsteam dagegen, Werkstoff, Bearbeitungsweg, Prüfmethodik und Terminrahmen in einem Schritt zu bewerten.
Wir empfehlen, im RFQ mindestens folgende Informationen bereitzustellen: Zeichnungen oder Modelle in STEP, STP, IGS, X_T oder PDF, Angaben zu Werkstoff und Wärmebehandlung, Oberflächenanforderungen, Menge und Chargenplanung, kritische Maße und Toleranzen, gewünschte Prüfberichte oder Materialnachweise sowie besondere Vorgaben zur Rückverfolgbarkeit und Verpackung.
Wenn Sie nicht sicher sind, welche Qualitätsklauseln in Ihr RFQ gehören, können Sie zunächst bestehende Zeichnungen und eine Bedarfsbeschreibung senden. Wir unterstützen Sie dann mit einer projektbezogenen RFQ-Qualitätscheckliste.
Qualität entsteht nicht dadurch, dass am Ende fehlerhafte Teile aussortiert werden. Qualität entsteht, wenn Zeichnung, Werkstoff, Prozess und Kontrolle von Anfang an gemeinsam definiert werden.
Wenn Ihr Projekt Halterungen, Gehäuse, Flansche, Wellen, Verbindungsteile, Führungen oder komplexe Baugruppen umfasst, können wir auf Basis Ihrer vorhandenen Daten innerhalb von 24 Stunden einen ersten Qualitätsvorschlag, Prüfrahmen und Lieferpfad entwickeln.
FAQ zur Qualitätssicherung
Die häufigsten Fragen betreffen Prüfberichte, FAIR, Materialnachweise und die Abstimmung von Qualitätsanforderungen bereits vor Produktionsstart.
